Yük ve Personel Asansörü

Kısaca: Yük ve personel asansörü (alimak, inşaat asansörü, dış cephe asansörü), şantiyede işçi ve malzemeyi katlara taşıyan, kremayer dişli sistemle çalışan geçici bir asansördür. Er Grup Teknik, DAHAN markalı yük ve personel asansörlerinin Türkiye'deki tek yetkili bayisidir. Standart SC200 modeli kabin başına 2.000 kg taşır, hızı 0–33 m/dk'dır. Satış ve kiralama Türkiye'nin her ilinde yapılır.

Yük ve Personel Asansörü İçin Teklif Alın

Şantiyeniz İçin Doğru Yük ve Personel Asansörü

Yük ve Personel Asansörü

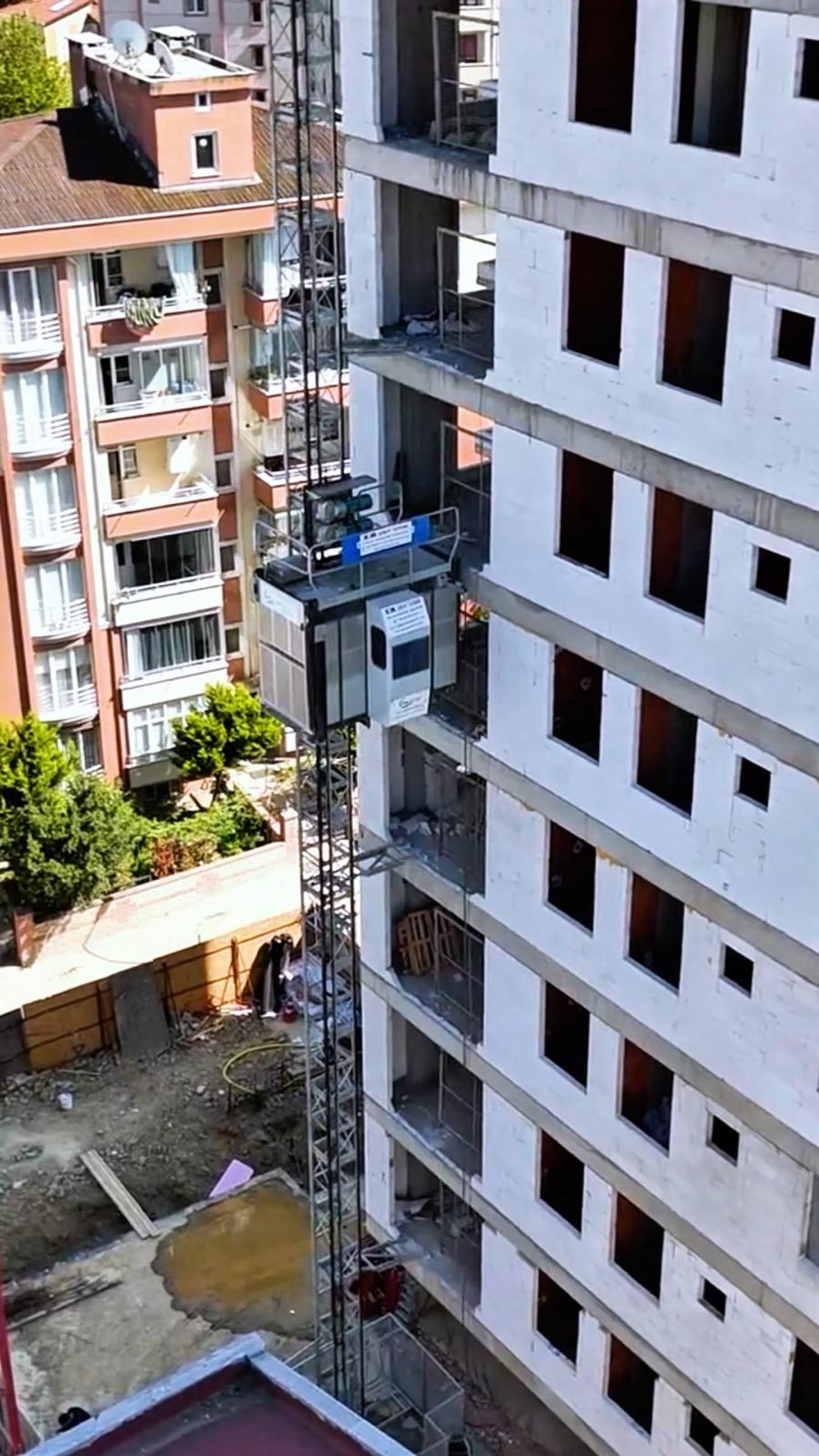

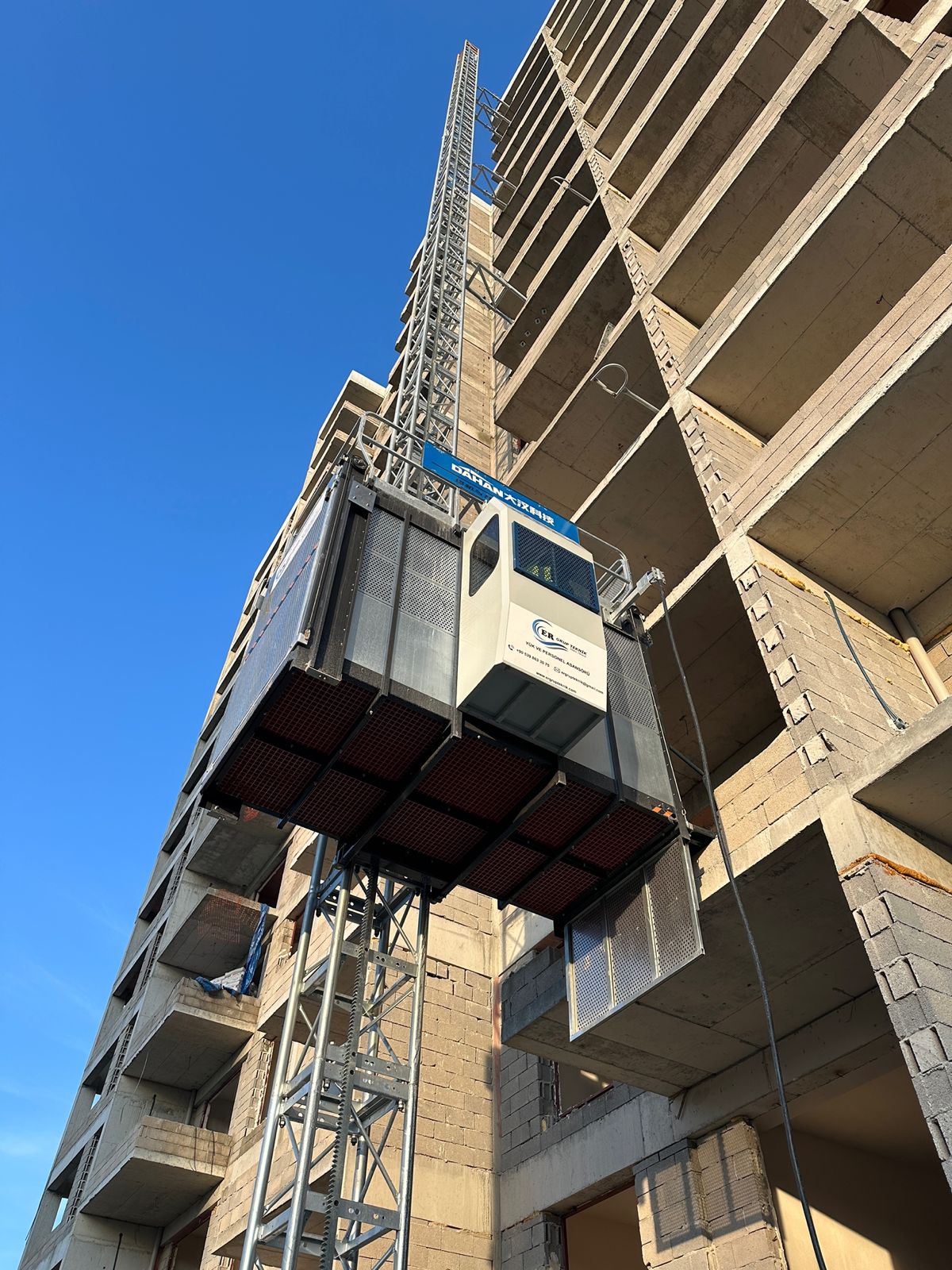

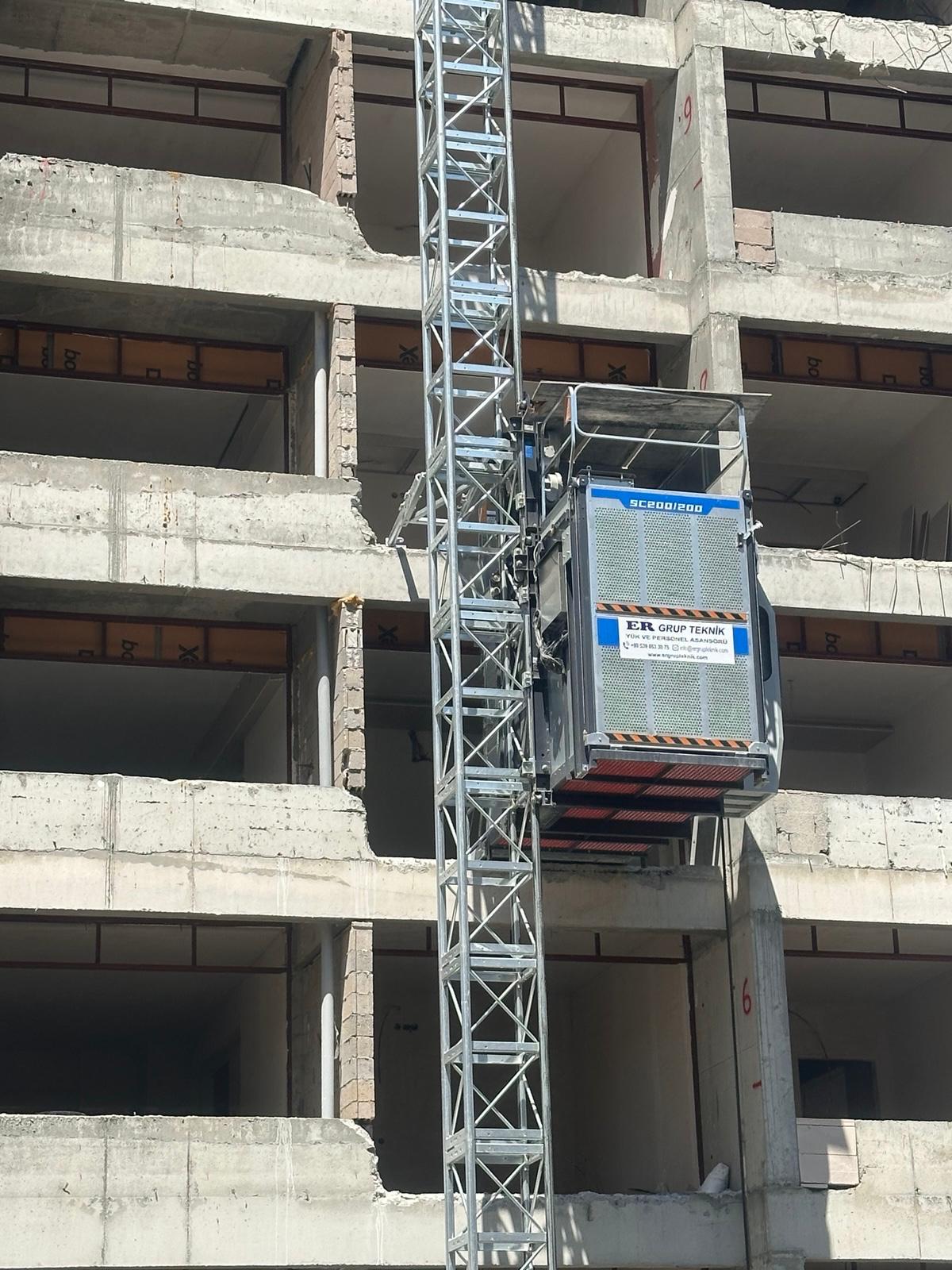

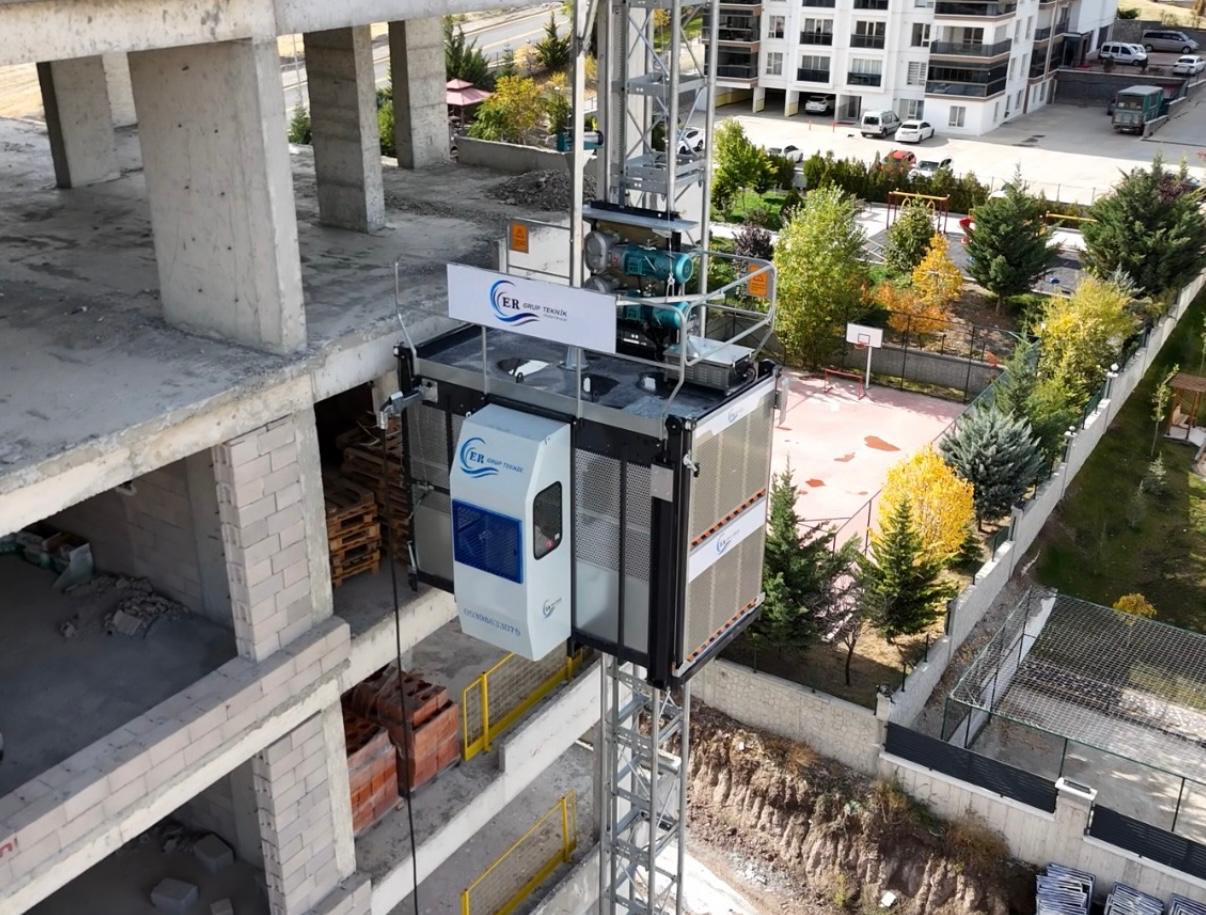

Betonarme bina cephesinde çalışan Er Grup Teknik DAHAN yük ve personel asansörü kabini

Er Grup Teknik, DAHAN yük ve personel asansörlerinin Türkiye’deki tek yetkili bayisidir. Satılık ve kiralık asansörlerimiz Türkiye genelindeki şantiyelerde çalışmaktadır.

Yük ve Personel Asansörü (İnşaat Asansörü) Nedir?

Yük ve personel asansörü, inşaat süresince işçileri ve yapı malzemesini katlar arasında taşıyan, kremayer dişli sistemle çalışan geçici bir asansördür. Sahada inşaat asansörü, dış cephe asansörü, şantiye asansörü veya alimak adlarıyla da bilinir. “Alimak” adı, bu sistemi ilk geliştiren İsveçli üreticiden gelir ve zamanla tüm inşaat asansörleri için kullanılan genel bir ad hâline gelmiştir. Er Grup Teknik’in sunduğu asansörler DAHAN markalıdır.

Asansör, binanın dış cephesine ya da asansör şaftının içine kurulur. Kat yükseldikçe mast eklenerek asansör de yükseltilir. Kaba inşaattan ince işlere kadar bütün süreçte tuğla, gazbeton, alçı, seramik ve tesisat malzemesi bu asansörle katlara çıkarılır; ekipler de aynı kabinle taşınır.

Nasıl Çalışır?

Asansörün taşıyıcısı, üst üste eklenen çelik mast elemanlarıdır. Mastın bir yüzündeki kremayere, kabinin üzerindeki motorlara bağlı pinyon dişliler kavrar. Motorlar döndükçe kabin kremayer boyunca iner ve çıkar. Mast belirli aralıklarla duvar bağlantı aparatlarıyla binaya sabitlenir. Hız kontrolü inverter (frekans konvertörü) ile yapılır; kabin kalkışta ve duruşta sarsıntısız hareket eder.

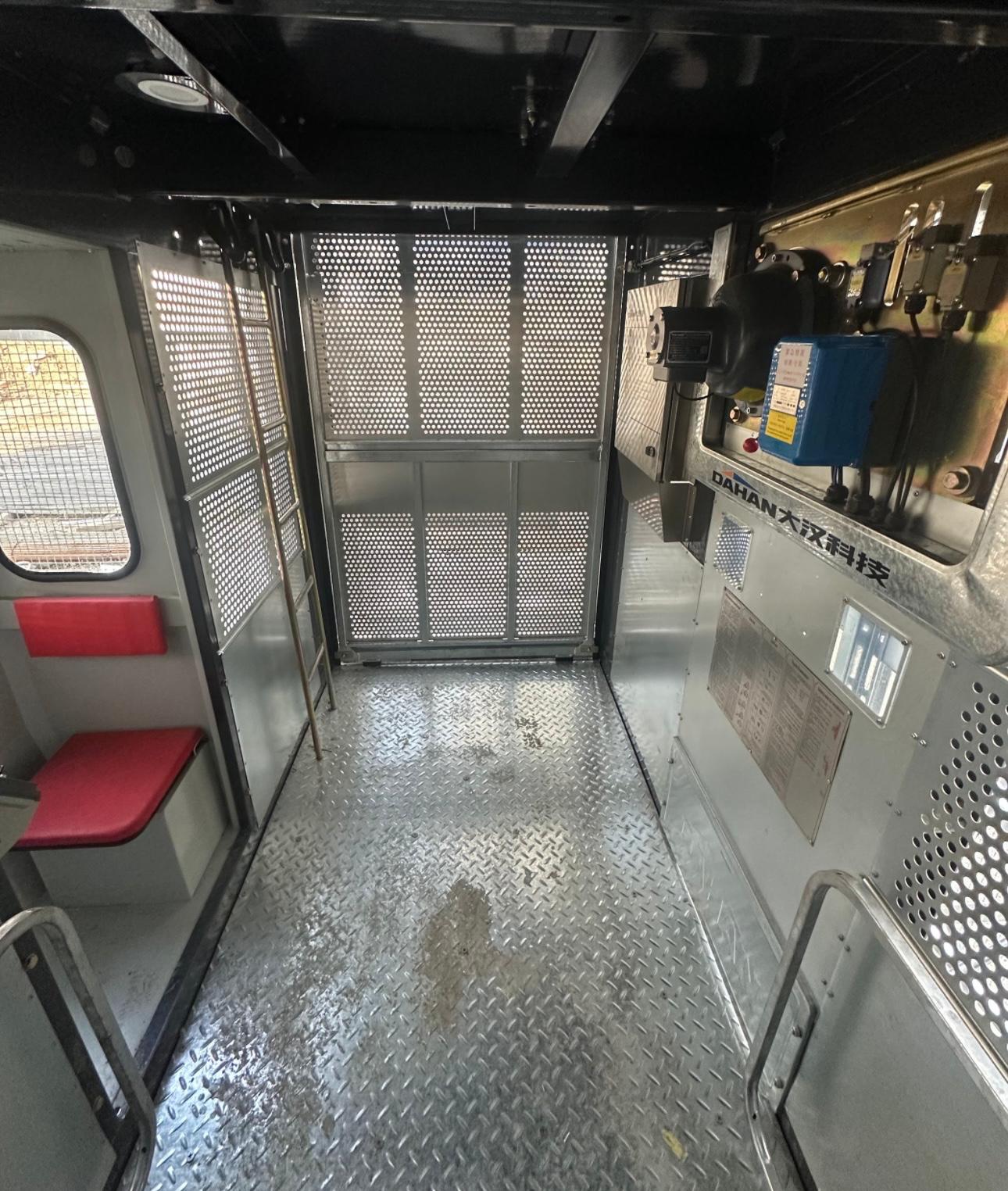

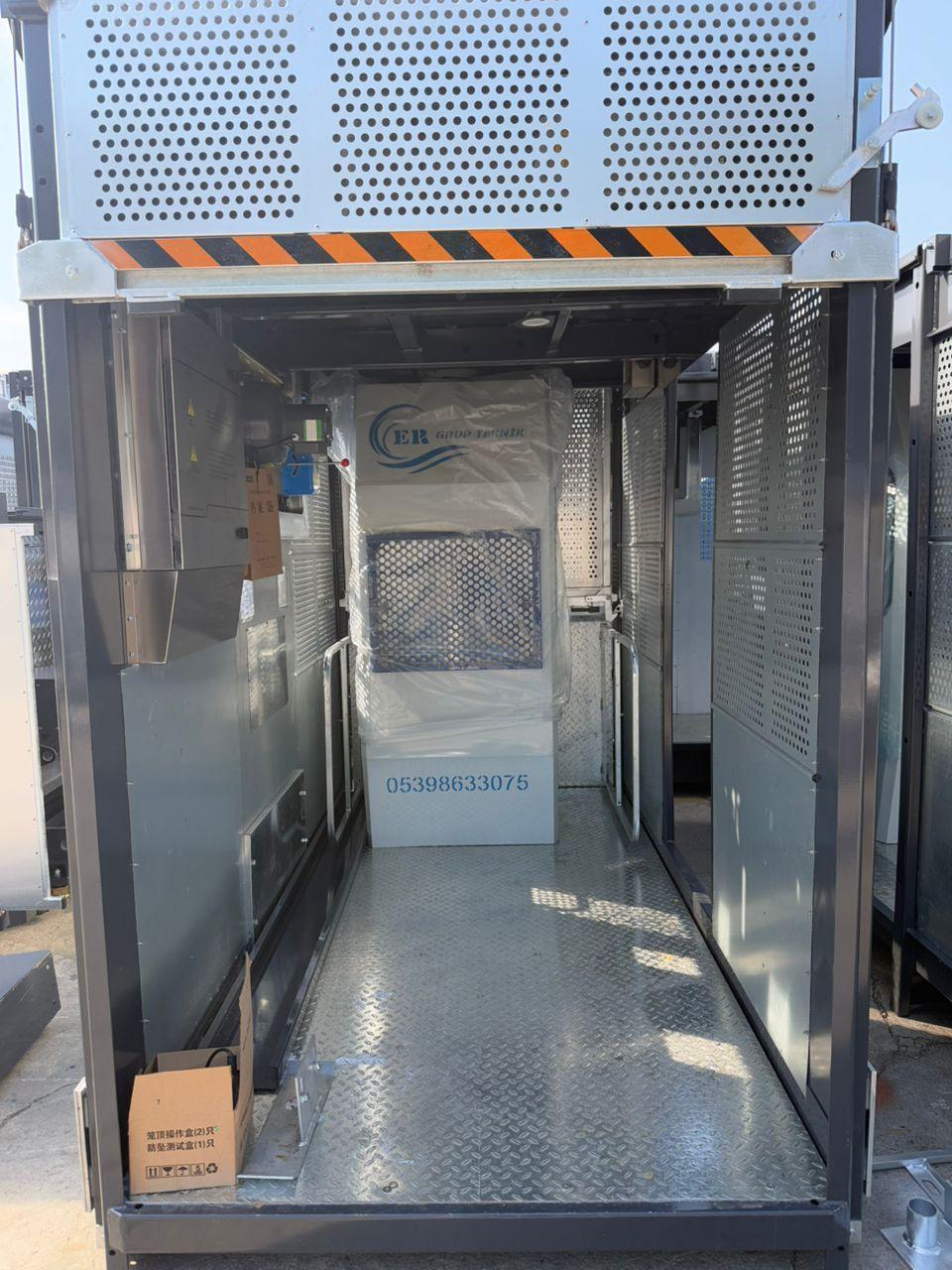

DAHAN yük ve personel asansörü kabin içi, kaymaz zemin ve operatör kumanda paneli

DAHAN SC200 Yük ve Personel Asansörü Teknik Özellikleri

Aşağıdaki değerler standart DAHAN SC200 (0–33 m/dk) modeline aittir. Kabin ölçüsü, motor gücü ve hız projenin ihtiyacına göre değiştirilebilir; talebe göre projeye özel asansör üretilebilir.

Özellik Değer
KabinTek veya çift kabin
Taşıma kapasitesi2.000 kg (kabin başına)
Kurulum ve söküm sırasında nominal yük1.000 kg
Taşıma hızı0–33 m/dk (talebe göre)
Taşıma yüksekliğiProjeye göre
Kabin iç ölçüleri3 x 1,5 x 2,2 m
Kabin dış ölçüleri3,04 x 1,51 x 2,5 m
Zemin ile kabin tabanı arası0,46 m
Duvar bağlantı aralığıEn fazla 9 m
Serbest uç yüksekliğiEn fazla 9 m
Elektrik380 V, 50 Hz
Motor gücü2 x 11 kW (JC = %25)
İnverter gücü30 kW
Nominal çalışma akımı2 x 24 A
Mast ölçüleri650 x 650 x 1508 mm
Mast ana akor borusuØ76 x 4,5 mm
Mast ağırlığı150 kg, sıcak daldırma galvaniz
Tek kabin ağırlığı (aktarım mekanizmalı özel mast bölümü dahil)2.000 kg
Güvenlik cihazı (paraşüt fren)SAJ40-1.2A
Zemin ve çevre koruması1 set
Çalışma sıcaklığı-20 / +40 °C
Operatör kabiniDahil

Tek Kabin mi, Çift Kabin mi?

Tek kabinli asansörde tek mast üzerinde bir kabin çalışır. Orta yükseklikteki konut ve iş yeri inşaatlarında genellikle yeterlidir. Çift kabinli asansörde aynı mastın iki yanında iki ayrı kabin bulunur ve kabinler birbirinden bağımsız hareket eder. Kat sayısı ve ekip sayısı arttıkça, özellikle sabah ve öğle saatlerindeki yoğun personel taşımasında çift kabin bekleme sürelerini kısaltır.

Şaft İçi ve Dış Cephe Kurulum Farkı

Yük ve personel asansörü iki farklı noktaya kurulabilir: binanın dış cephesine ya da binanın kalıcı asansörü için bırakılan şaft (asansör kuyusu) boşluğuna. Hangisinin seçileceği, binanın mimarisine, cephe işlerinin takvimine ve şaft ölçülerine göre belirlenir.

Dış cephe kurulumunda mast, binanın dışına kurulur ve duvar bağlantılarıyla döşemelere sabitlenir. En yaygın yöntemdir; kabin ölçüsünde şaft sınırı olmadığı için standart kabinler rahatça kullanılır. Kurulum ve söküm dışarıdan yapılır. Asansörün durduğu cephe bölümünde mantolama, kaplama ve doğrama işleri, asansör sökülene kadar tamamlanamaz.

Şaft içi kurulumda asansör, kalıcı asansörün yapılacağı kuyunun içine yerleştirilir ve mast şaft duvarlarına bağlanır. Cephe tamamen boş kaldığı için dış cephe işleri bina yükselirken ilerleyebilir. Kabin rüzgâr ve yağmurdan korunur. Kabin ölçüsü şaft ölçüsüne göre belirlendiğinden genellikle projeye özel kabin gerekir. Şaft ölçüleri ve bağlantı noktaları kaba inşaat başlamadan planlanmalıdır. Asansör, kalıcı asansör montajı başlamadan önce sökülür.

Konu Dış cephe kurulumu Şaft içi kurulum
Kurulum yeriBinanın dış cephesiKalıcı asansör şaftı
Mast bağlantısıDöşeme ve kirişlereŞaft duvarlarına
Kabin ölçüsüStandart kabinŞaft ölçüsüne göre, genellikle projeye özel
Cephe işleriAsansörün durduğu bölüm sökümden sonra tamamlanırCephe baştan sona kesintisiz ilerler
Hava koşullarıKuvvetli rüzgârda çalışma durdurulurKabin şaft içinde korunur
Söküm zamanıİnşaatın sonuna doğruKalıcı asansör montajından önce
Uygun olduğu projelerÇoğu konut, iş yeri ve sanayi yapısıCephesi erken kapanacak yüksek yapılar, sınırlı dış alanı olan şantiyeler

Projenizin çizimlerini incelerek iki yöntemden hangisinin uygun olduğunu birlikte belirleyebiliriz. Konuyla ilgili ayrıntılı bilgi için dış cephe asansörü yazımızı da okuyabilirsiniz. Kaideden mast yükseltmeye kadar kurulumun aşamalarını inşaat asansörü kurulumu yazımızda adım adım anlattık.

Güvenlik Donanımları

İnşaat asansörlerinin tasarım ve güvenlik kuralları EN 12159 standardında tanımlanmıştır. Standardın bir inşaat asansöründe aradığı başlıca güvenlik donanımları şunlardır:

  • Paraşüt fren (güvenlik cihazı): Kabin belirlenen hızı aştığında devreye girer ve kabini mast üzerinde durdurur. SC200’de SAJ40-1.2A modeli kullanılır.
  • Elektromanyetik frenli motorlar: Enerji kesildiğinde frenler kendiliğinden kapanır, kabin bulunduğu yerde kalır.
  • Kapı emniyet kilitleri: Kabin kapısı ve kat kapıları kapanmadan asansör hareket etmez.
  • Üst ve alt limit şalterleri: Kabinin mast sonunu ve zemini aşmasını önler.
  • Zemin ve çevre koruması: Asansörün zemin katta çalıştığı alanı çevreler, yetkisiz girişi engeller.
  • Operatör kabini: Asansör, kabin içindeki operatör tarafından tek noktadan kumanda edilir.

Asansörün kullanımı, şantiyenin iş sağlığı ve güvenliği planına uygun olarak ve eğitimli bir operatörle yapılmalıdır.

Kullanım Alanları

  • Çok katlı konut, rezidans ve toplu konut projeleri
  • Ofis binaları, alışveriş merkezleri, hastane ve otel inşaatları
  • Fabrika, depo ve sanayi tesisleri
  • Köprü ayakları, silo ve baca gibi yüksek yapılar
  • Mevcut binalarda cephe yenileme ve güçlendirme işleri

Bu projelerin hepsinde aynı makine hem inşaat yük asansörü hem de personel taşıyan şantiye asansörü olarak çalışır.

Satılık Yük ve Personel Asansörü

Birden fazla projeyi art arda yürüten müteahhitler ve makine parkı oluşturan firmalar için satılık yük ve personel asansörü seçeneklerimiz tek ve çift kabinli olarak sunulur. Standart SC200 modelinin yanında, kabin ölçüsü, hız ve motor gücü projeye göre belirlenen asansörler de temin edilebilir. Satış sonrasında kurulum, periyodik bakım ve servis desteğini aynı ekip verir. Satış koşulları için satılık alimak asansör sayfamıza bakabilirsiniz.

Kiralık Yük ve Personel Asansörü

Asansör ihtiyacı yalnızca kaba inşaat ve ince işler süresince olan firmalar için inşaat asansörü kiralama (kiralık alimak asansör) seçeneği daha ekonomiktir. Türkiye’nin her bölgesinde kiralık makinelerimiz bulunmaktadır. Kiralama süresi, kabin sayısı ve yükseklik, projenin takvimine göre belirlenir. Kurulum, bakım ve servis desteğini kendi ekibimiz verir. Bakım ve onarım için asansör yedek parçaları sayfamıza da bakabilirsiniz.

Yük ve Personel Asansörü Fiyatları

Fiyatlar; kabin sayısına (tek veya çift), taşıma yüksekliğine, hıza, kabin ölçüsüne, kurulum yerine (dış cephe veya şaft içi) ve kiralama süresine göre değişir.

Satılık yük ve personel asansörü: 1.200.000 – 2.000.000 TL

Kiralık yük ve personel asansörü: aylık 20.000 – 150.000 TL

Bu fiyatlar ortalama değerlerdir. Kesin fiyat, projenin yüksekliği, kabin sayısı ve süresine göre teklifle belirlenir.

Fiyatı etkileyen unsurların ayrıntısı için yük ve personel asansörü fiyatları yazımızı inceleyebilirsiniz.

Ücretsiz Teklif Al

Referans Projelerimiz

Yük ve personel asansörlerimizin çalıştığı projelerden bazıları:

  • Ergin Ada, Mersin: 2 adet
  • Cenes İnşaat, Pursaklar / Ankara: 2 adet
  • Ademoğlu İnşaat, Pursaklar / Ankara: 2 adet
  • Yeditepe İnşaat, Pursaklar / Ankara: 2 adet
  • Otec Tower, İncek / Ankara: 1 adet
  • Ekşioğlu, Kartal / İstanbul: 3 adet
  • Şimal AVM, Rize: 1 adet
  • Hopa, Artvin: 1 adet
  • Kastamonu: 1 adet

Diğer ürün gruplarındaki projelerimiz için referanslarımız sayfasına bakabilirsiniz.

Doğru Asansörü Seçmek İçin Gereken Bilgiler

Teklif hazırlarken projenizle ilgili şu bilgilere ihtiyaç duyarız:

  • Binanın yüksekliği ve kat sayısı
  • Asansörün kurulacağı yer: dış cephe veya şaft
  • Aynı anda çalışacak ekip sayısı ve taşınacak malzemenin türü
  • Şantiyedeki elektrik altyapısı (380 V bağlantı)
  • Kiralama için tahmini kullanım süresi

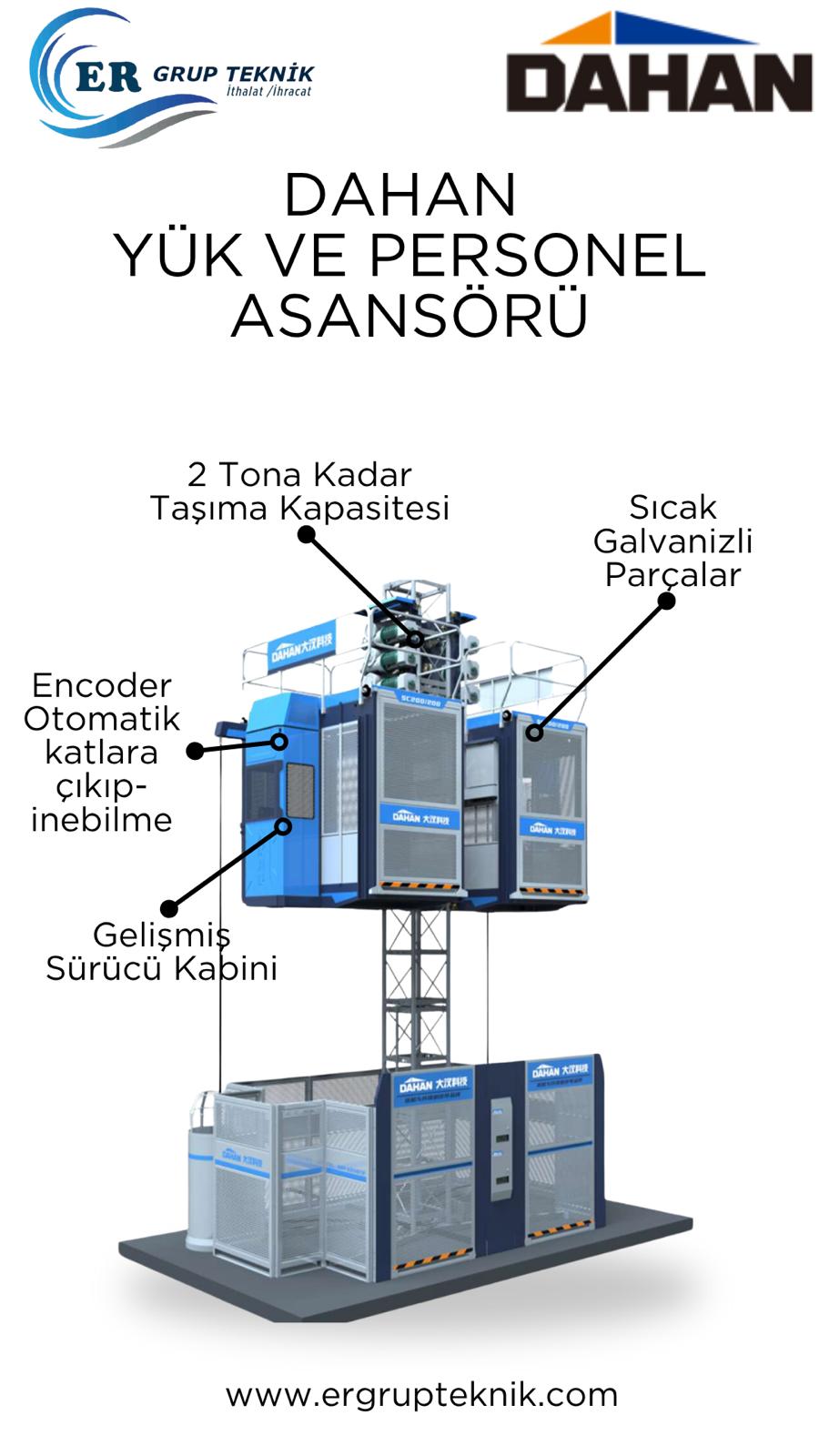

Er Grup Asansörlerinin Farkı

  • Harici operatör kabini: Operatör ana kabinin dışındaki ayrı kabinde oturur; kabinin tamamı yük ve personele kalır.
  • Encoder ile otomatik kat sistemi: Asansör seçilen kata kendiliğinden çıkar ve iner.
  • Sıcak galvanizli, 150 kg ağır tip mast: Makine titreme ve ses yapmadan çalışır.
  • 200 m’ye kadar kurulum ve özel şaft projelerine özel makine.
  • Hız: Standart 0–33 m/dk, 0–50 m/dk’ya kadar seçenek.
  • Tek ekip: Kiralama, satış, kurulum, mast yükseltme, bakım, servis, yedek parça ve söküm.

Kiralama koşulları ve süreç için inşaat asansörü kiralama, kurulum ve bakım için alimak asansör servis ve bakım sayfalarımıza bakabilirsiniz.

Neden Er Grup Teknik?

  • DAHAN yük ve personel asansörlerinin Türkiye’deki tek yetkili bayisi
  • 10+ yıllık tecrübe ile satış, kiralama, kurulum ve servis
  • Türkiye genelinde satılık ve kiralık makine
  • Kabin, hız ve motor gücü projeye göre belirlenen asansörler
  • Kule vinç, asma iskele ve beton kovası ile şantiyenin ana ekipmanlarını tek firmadan temin etme imkânı

Yük ve personel asansörü için fiyat teklifi almak veya projenize uygun modeli belirlemek için Er Grup Teknik İletişim Sayfası üzerinden ekibimize ulaşabilirsiniz. İnşaat asansörlerinin tarihçesi ve kullanımı hakkında bilgi için alimak asansör yazımızı, Ankara’daki projeler için yük asansörü Ankara sayfamızı inceleyebilirsiniz.

Belgeler: Er Grup Teknik ISO 9001, ISO 14001, ISO 45001 ve ISO 10002 belgelidir (MİLCERT, geçerlilik 03.06.2027). Üretici DAHAN’ın SC100/100, SC200/200 ve SC300/300 modelleri için Ente Certificazione Macchine (ECM) tarafından 2006/42/AT Makine Direktifi ve EN 12159:2024 kapsamında teknik dosya doğrulaması yapılmıştır (belge no. 3N251021.DTCO58, geçerlilik 20.10.2030). Tüm belgelerimizi belgelerimiz sayfasında görebilirsiniz.

DAHAN yük ve personel asansörü EN 12159 ve Makine Direktifi doğrulama belgesi

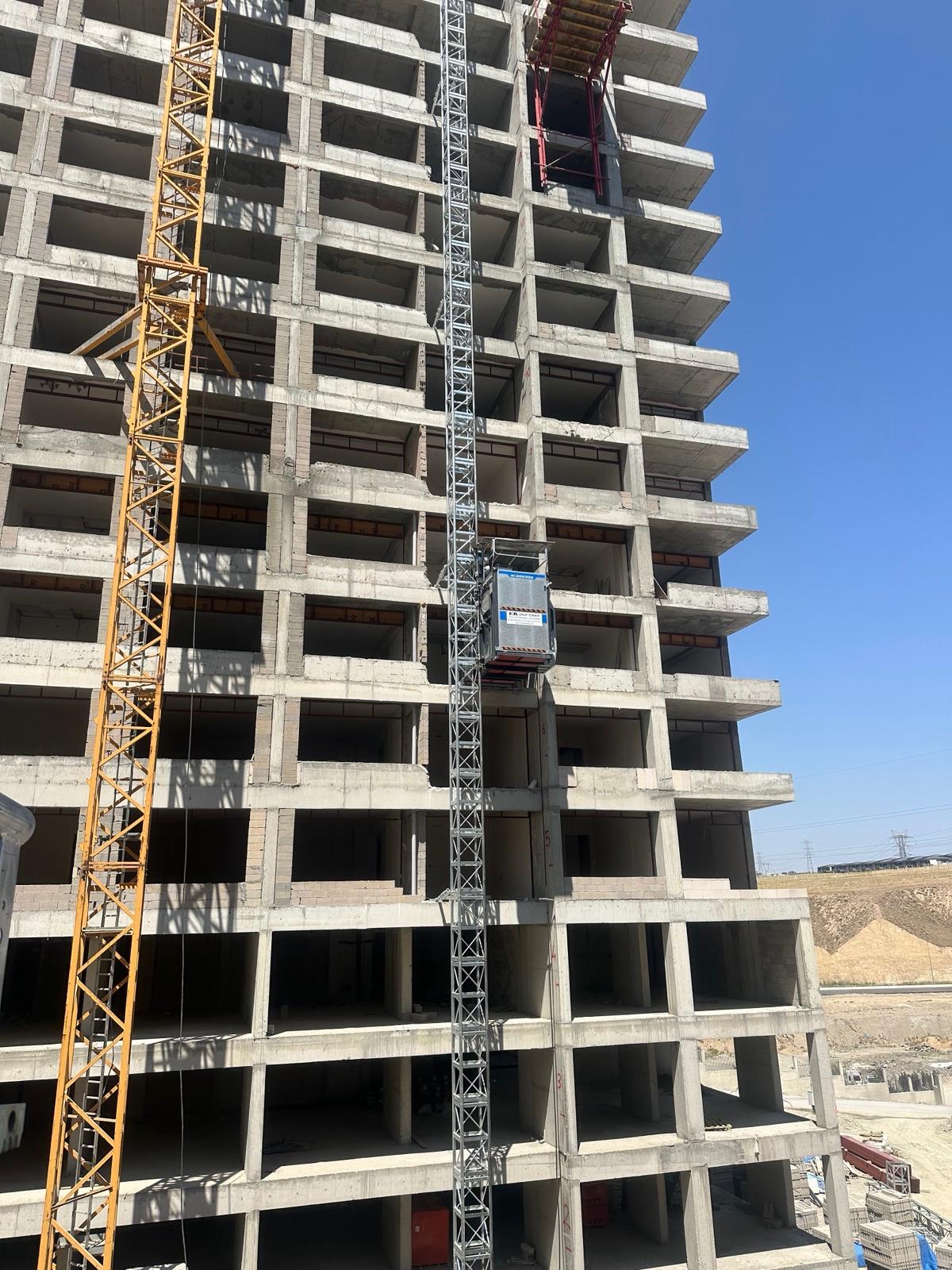

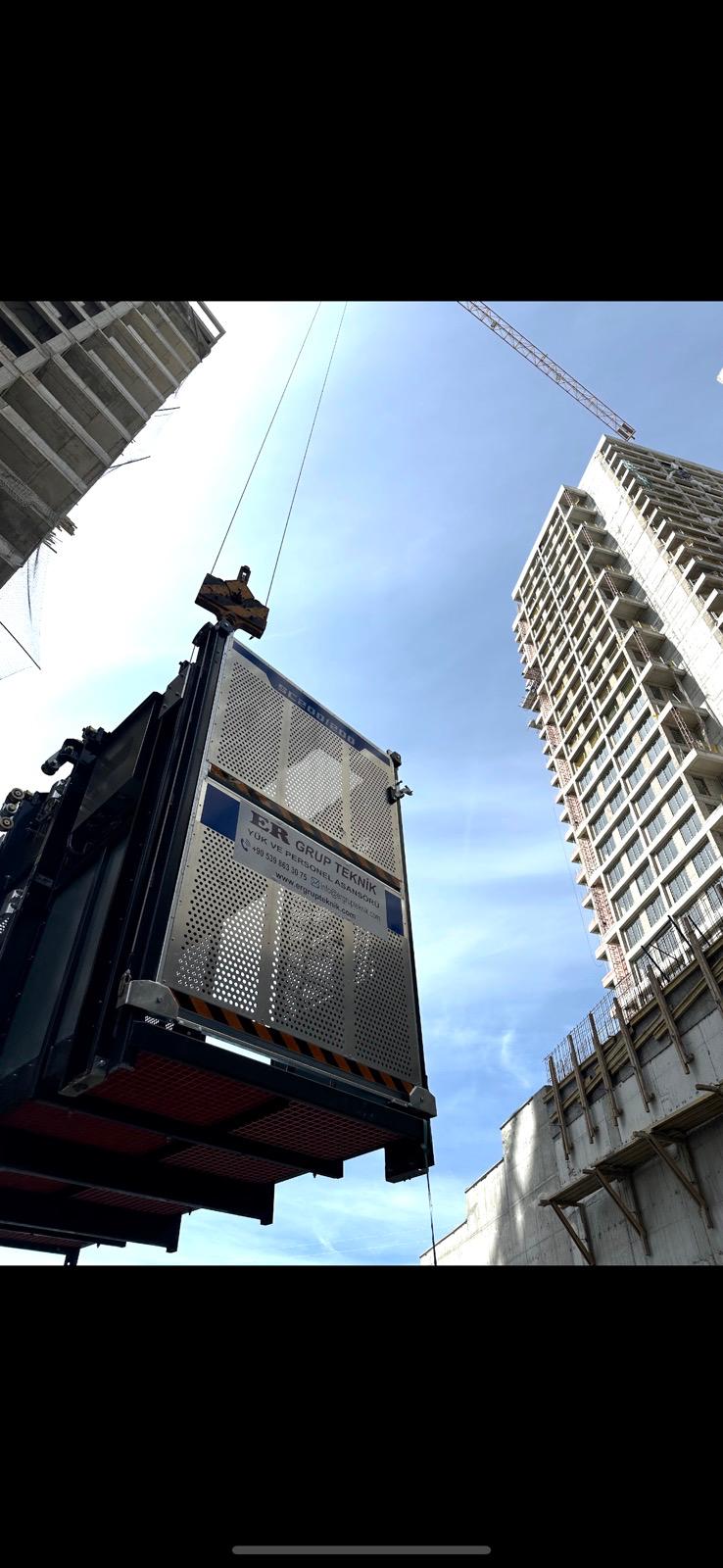

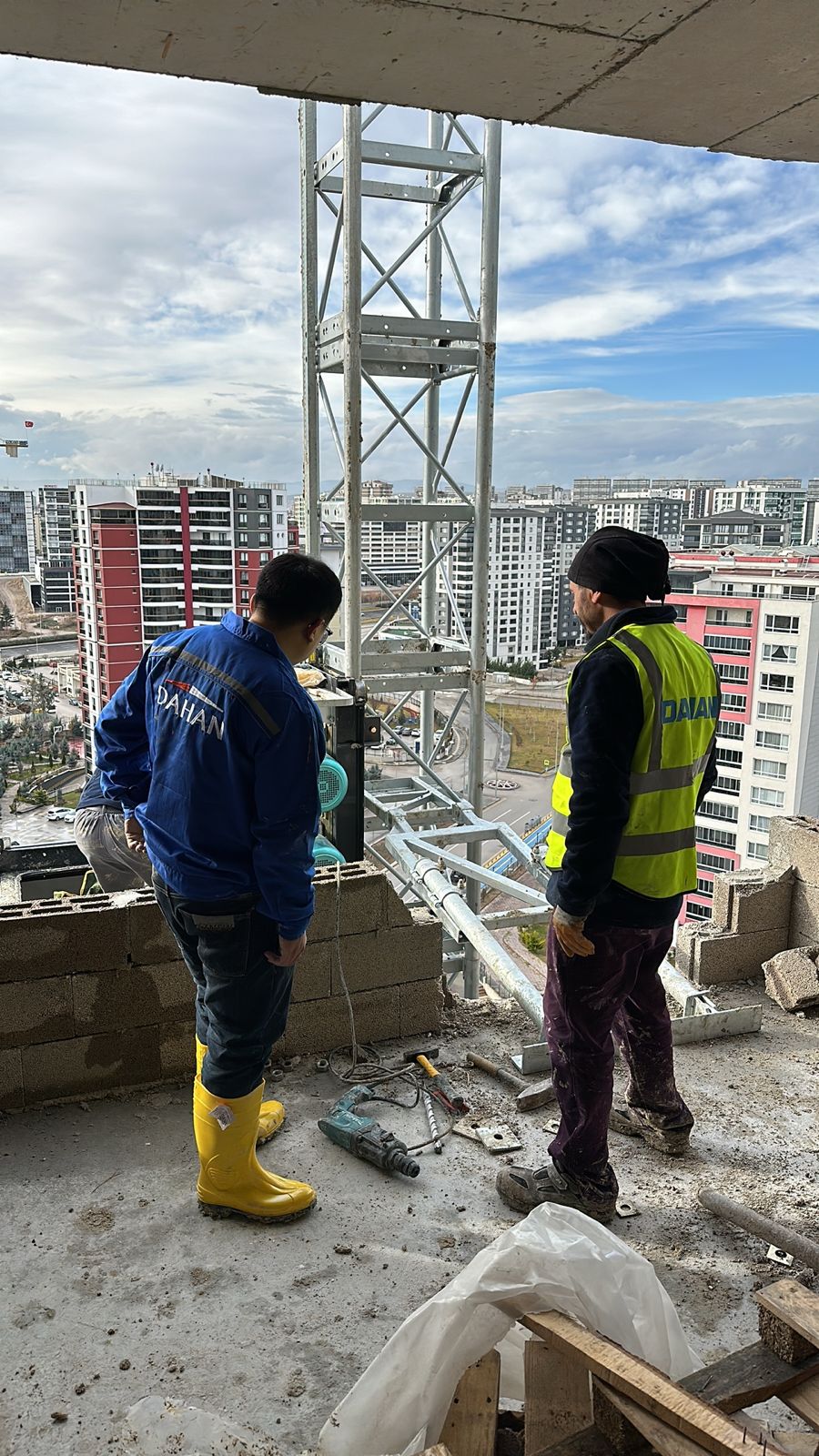

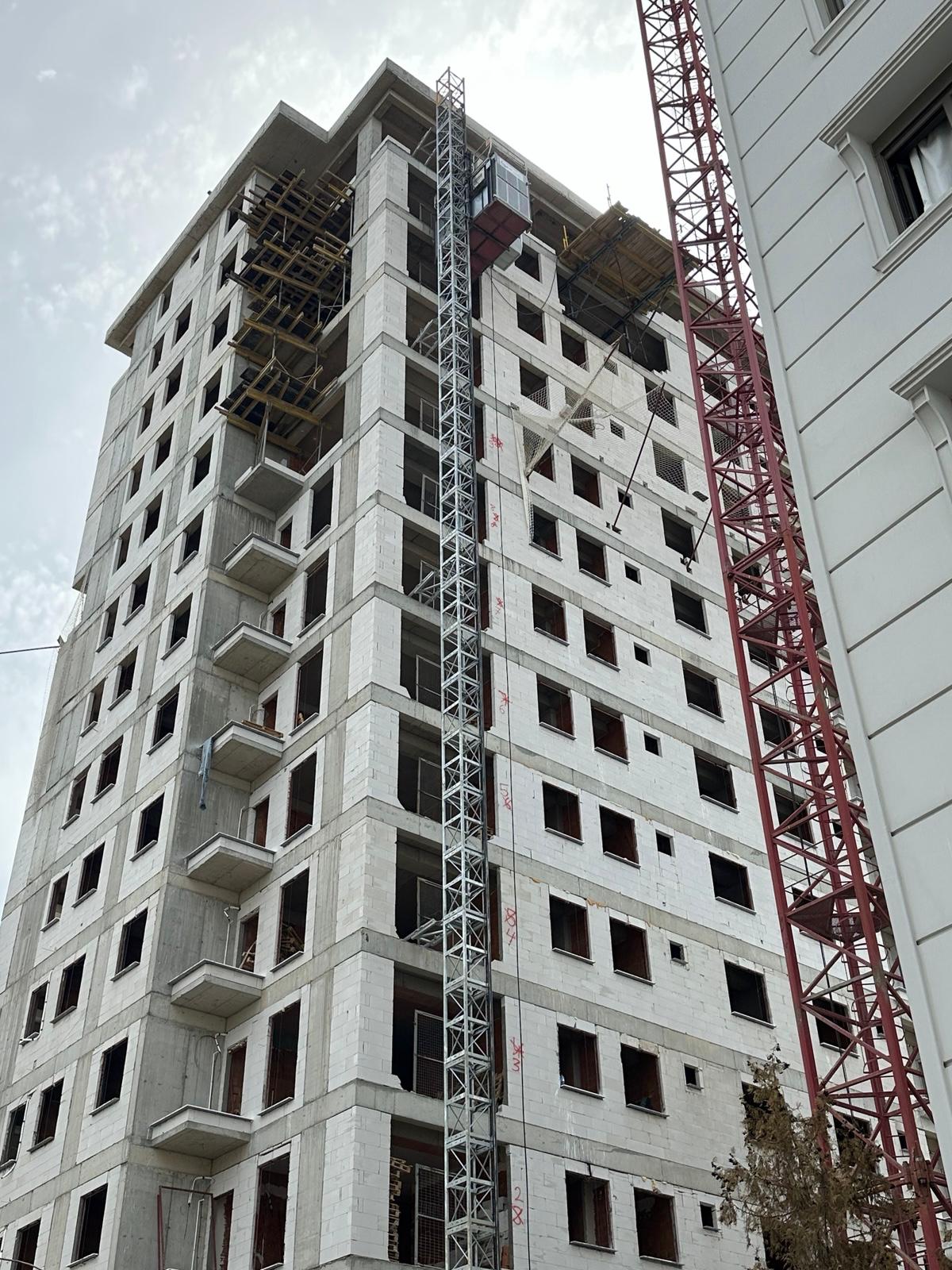

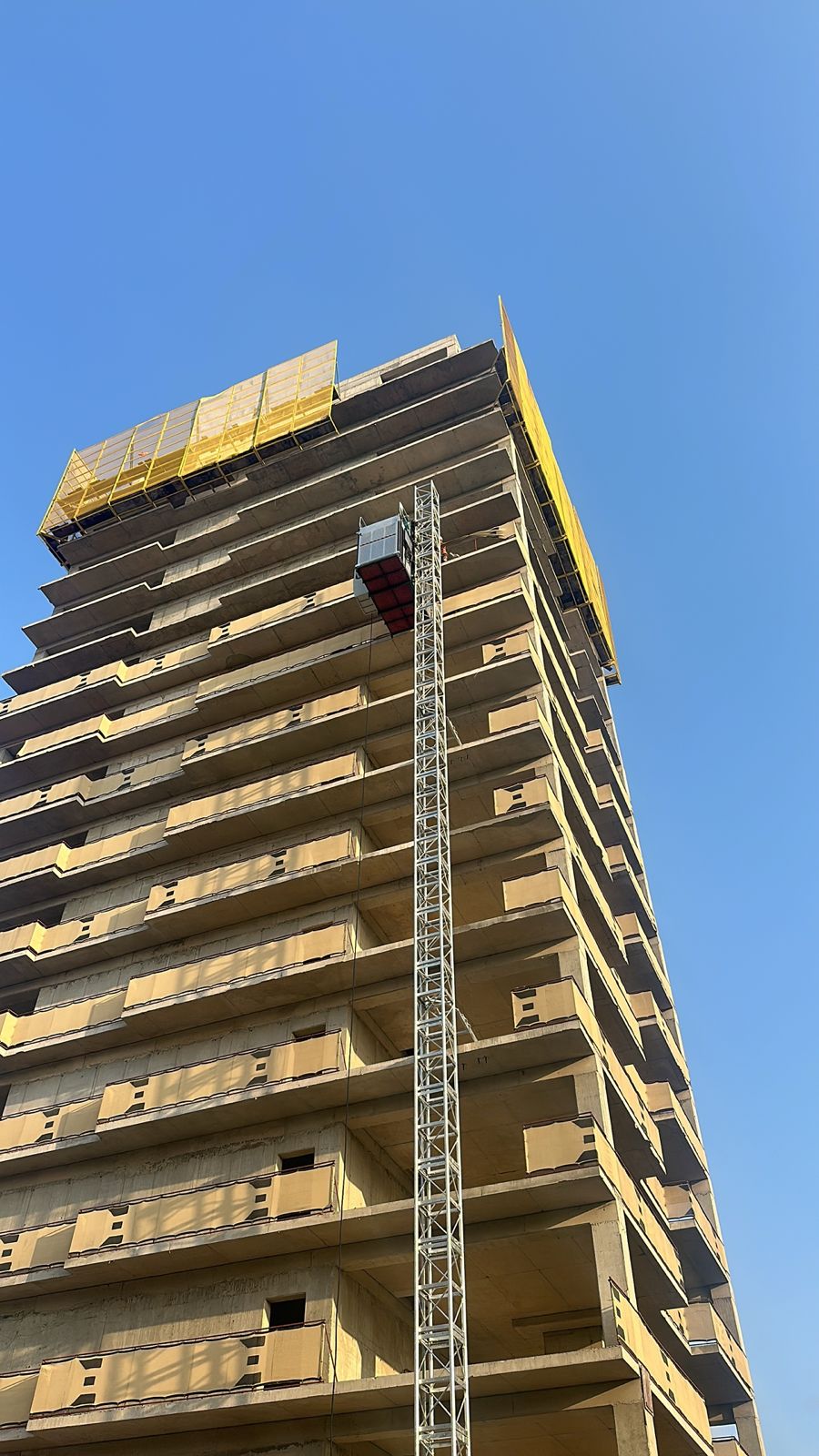

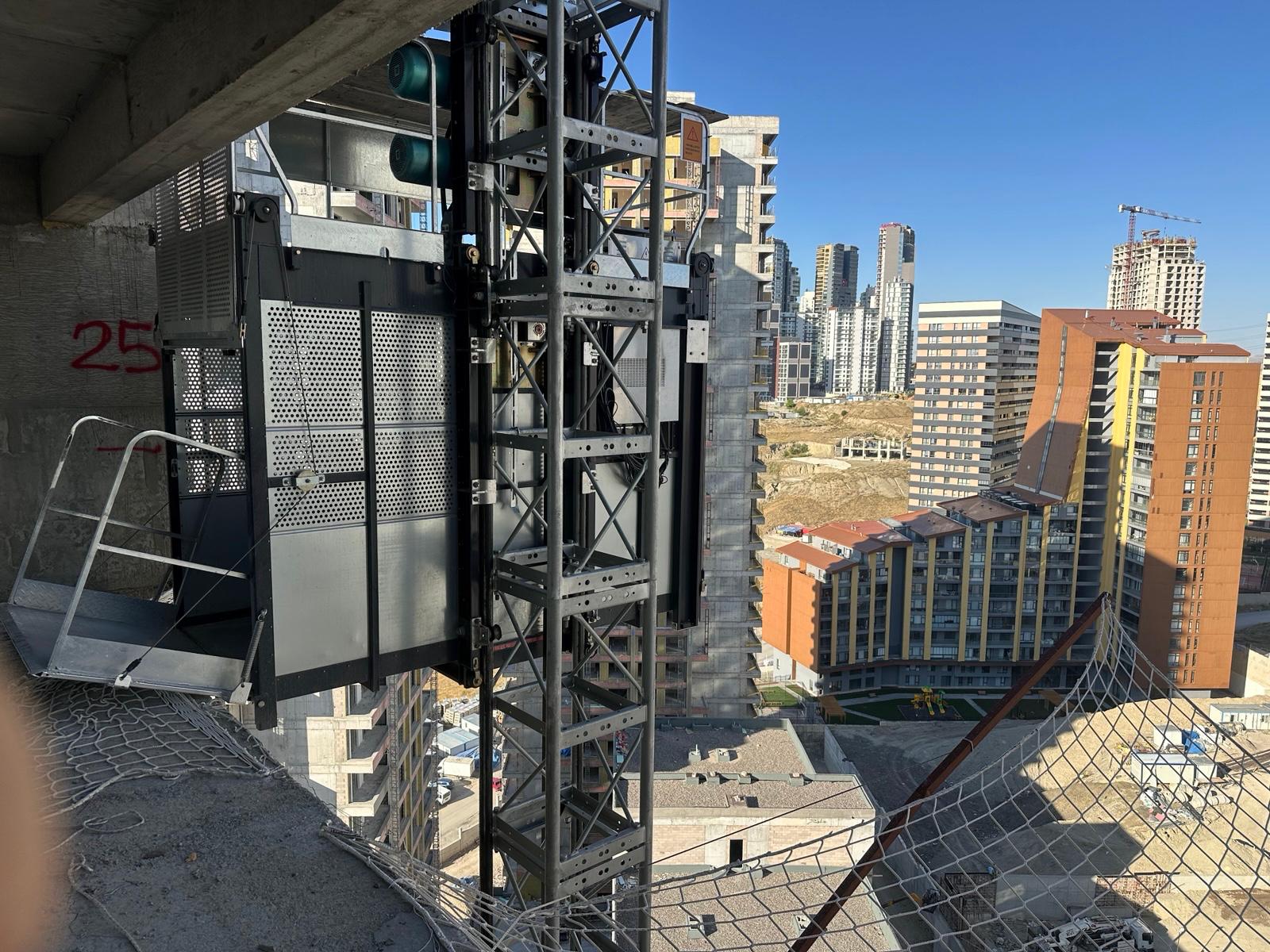

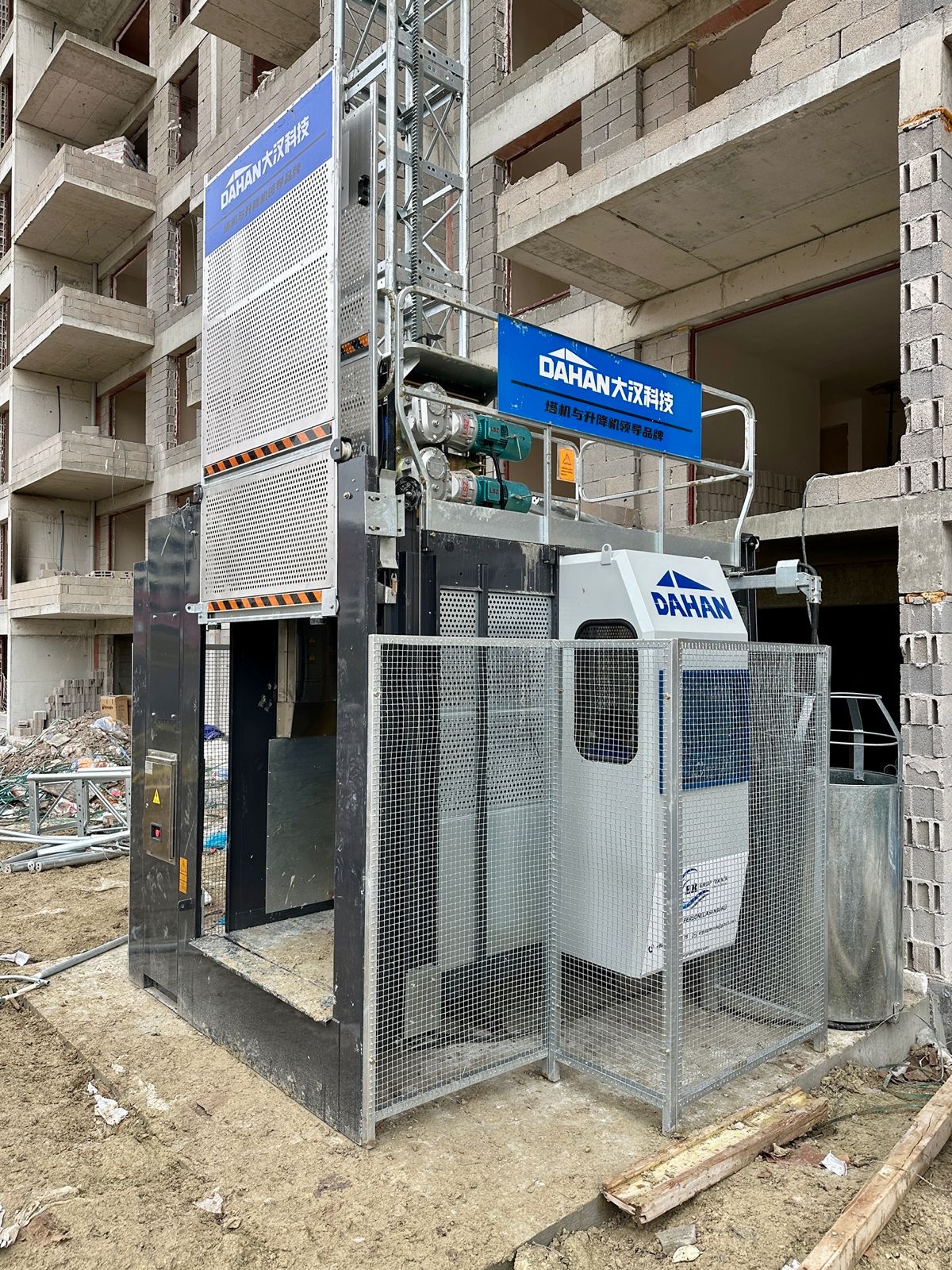

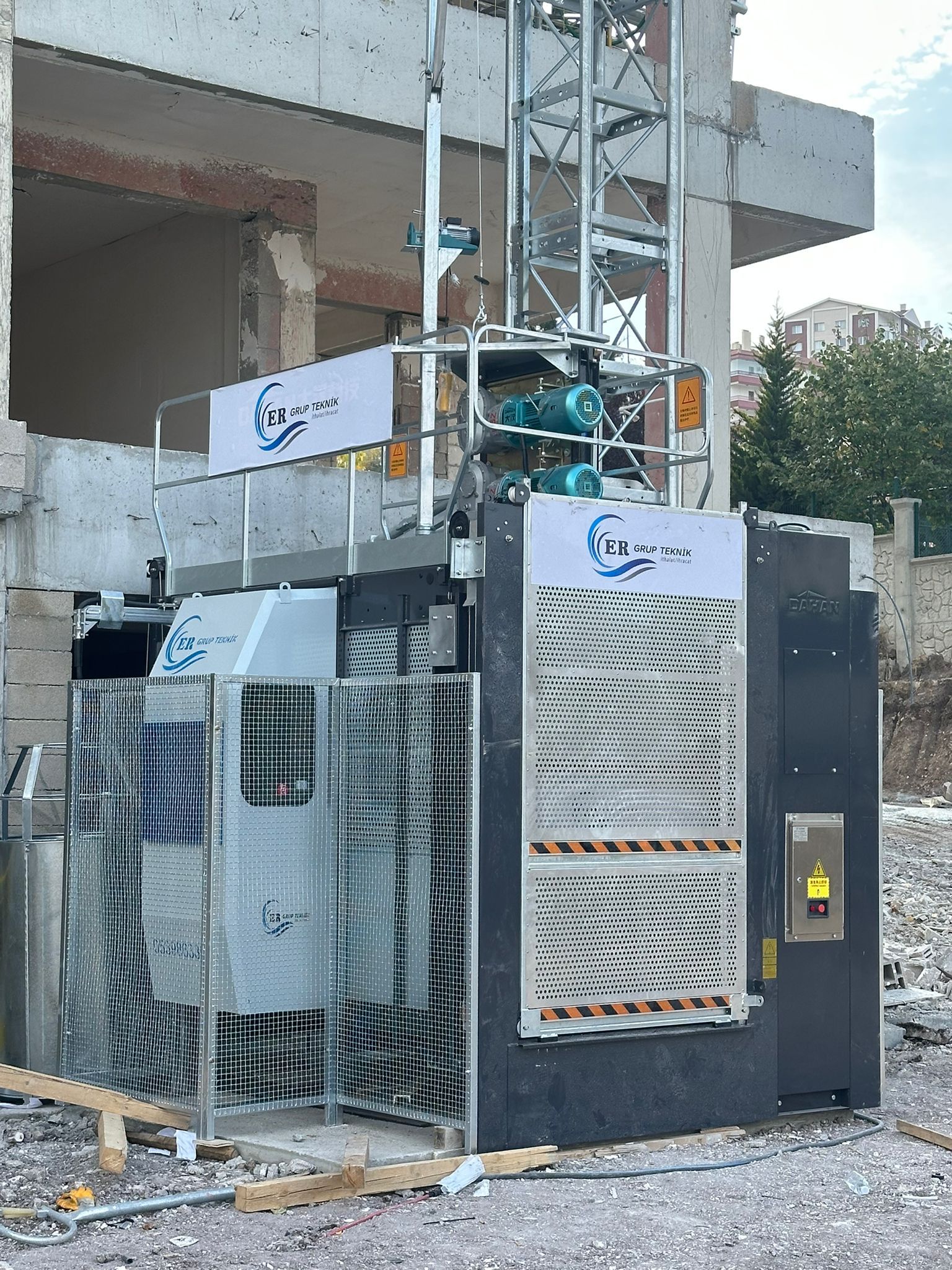

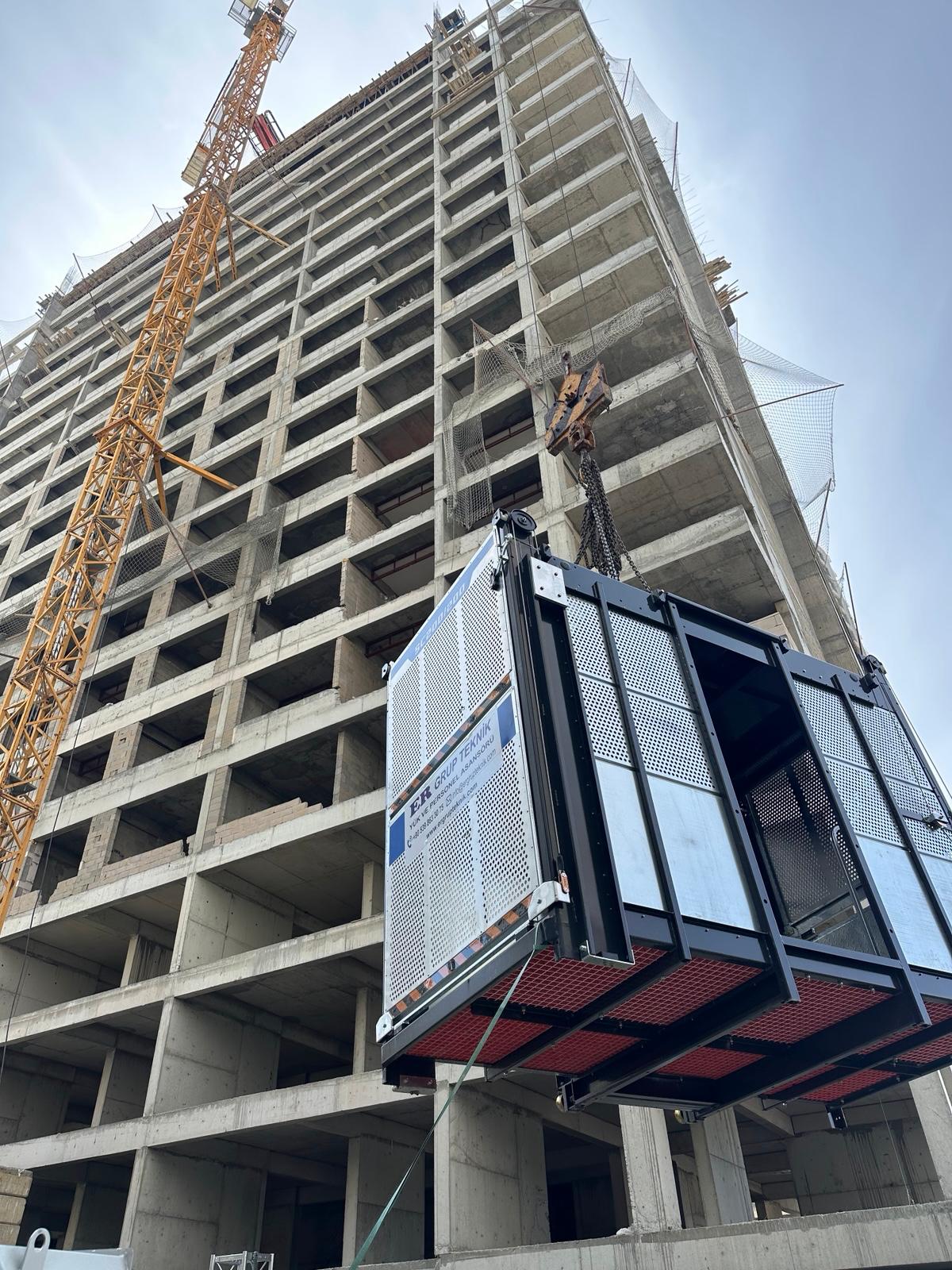

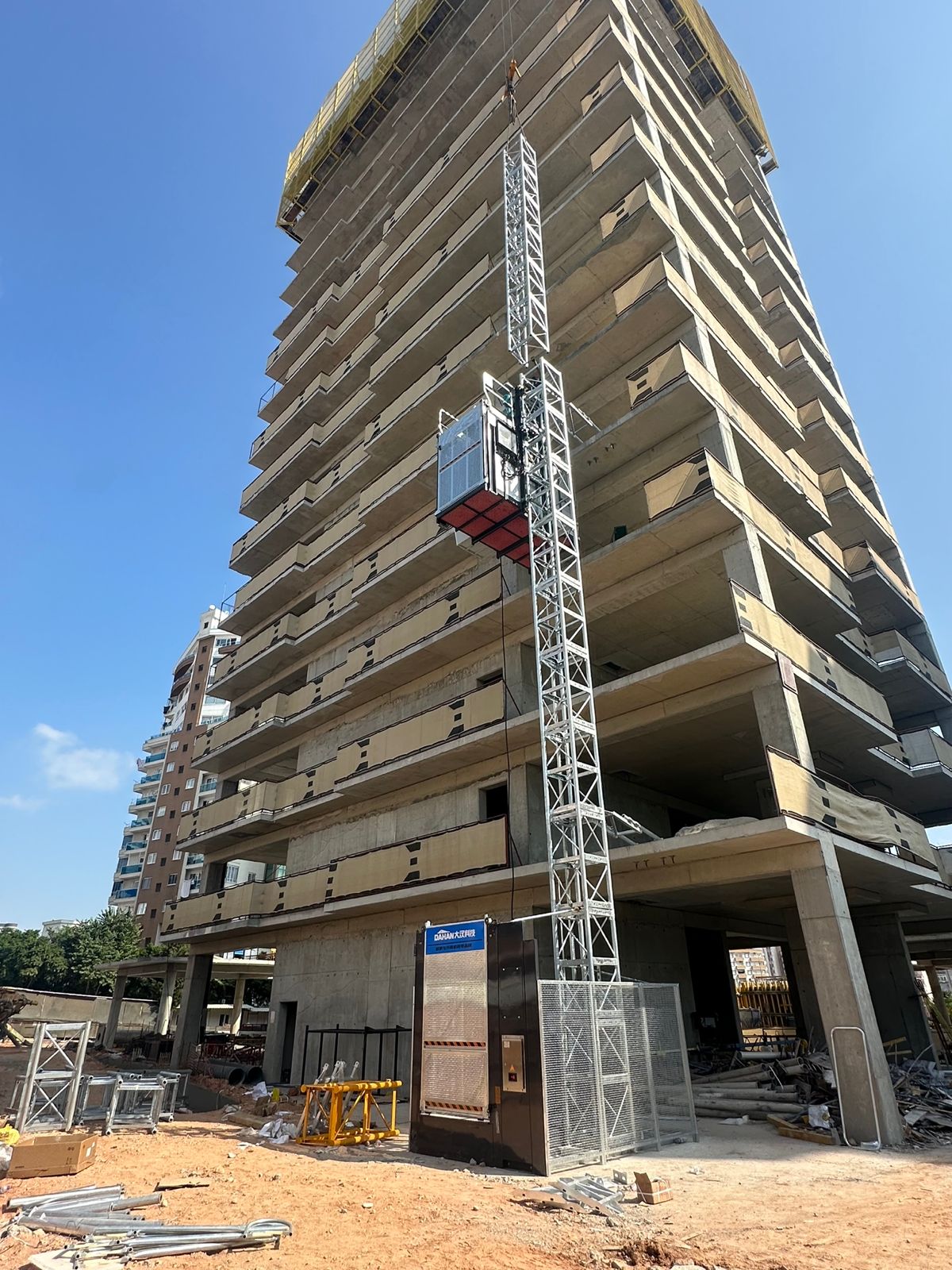

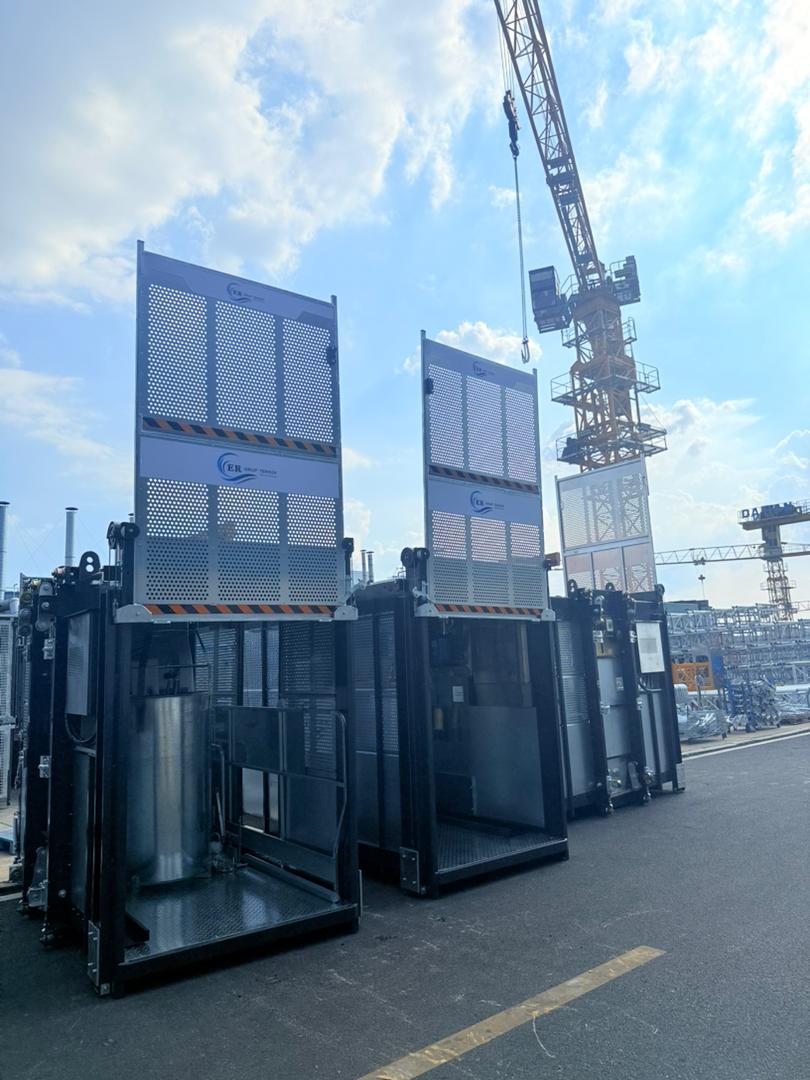

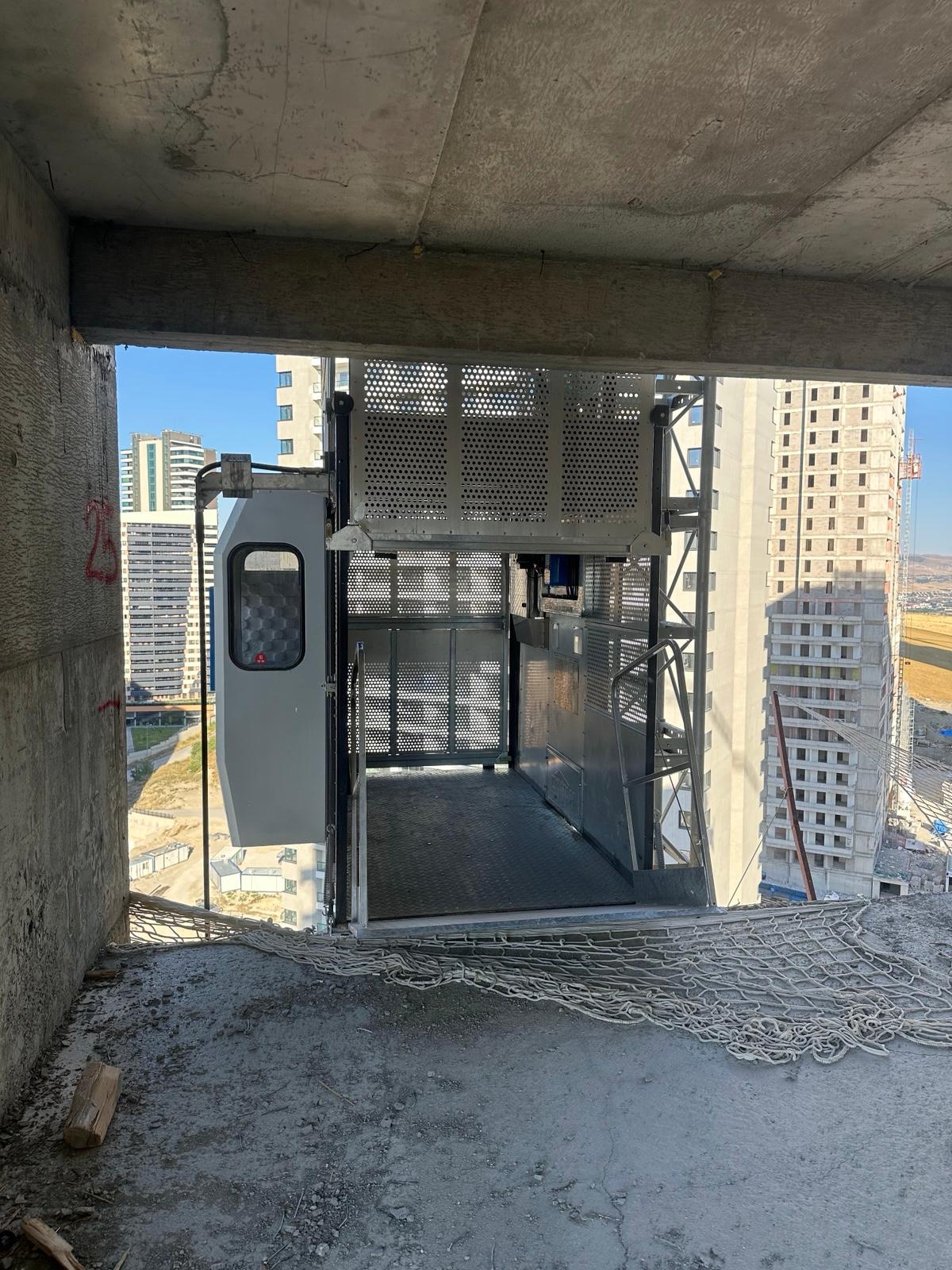

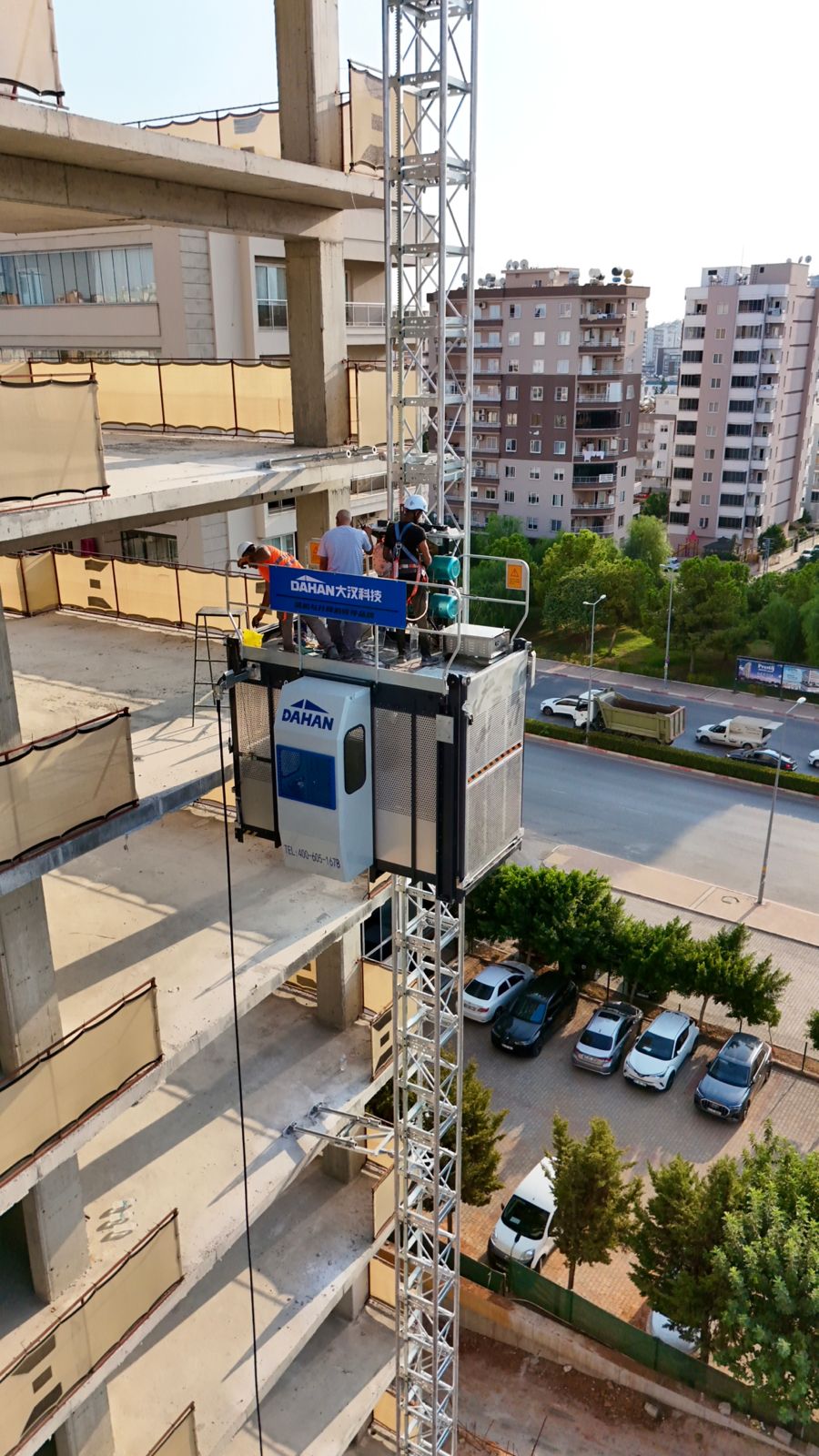

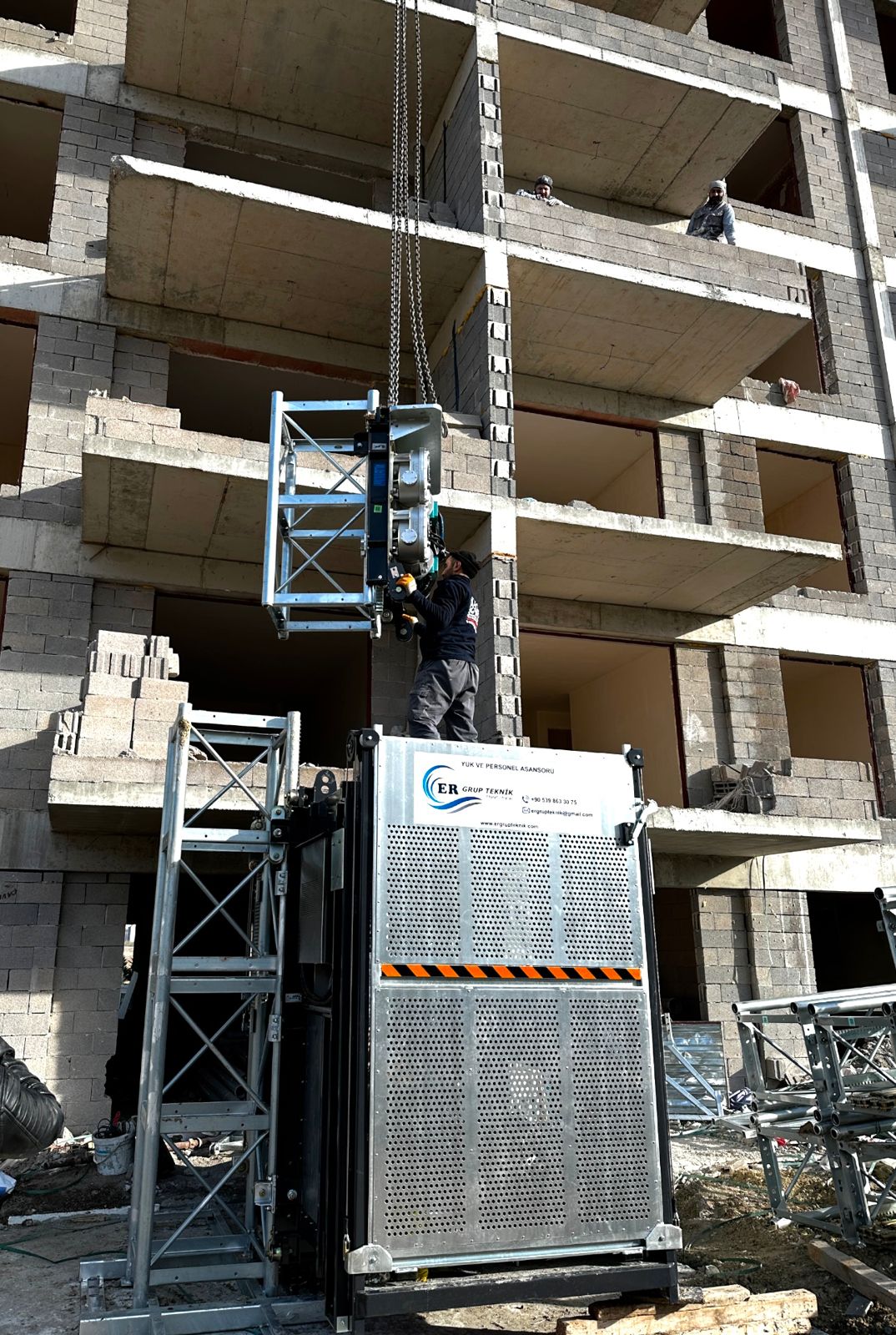

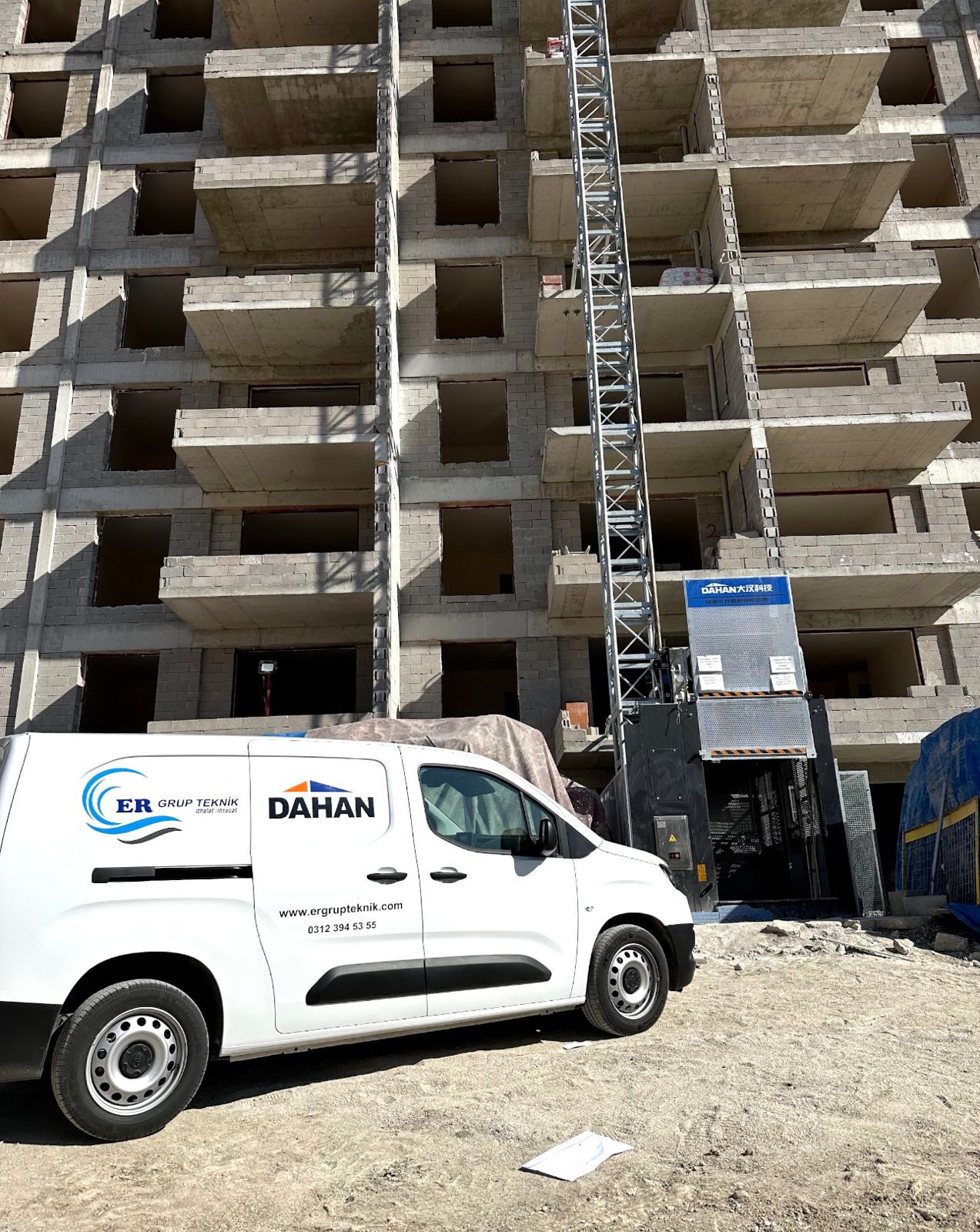

Yük ve Personel Asansörü Proje Fotoğrafları

Yük ve Personel Asansörü Hakkında Sıkça Sorulan Sorular

Evet. "Alimak", bu sistemi ilk geliştiren İsveçli üreticinin adıdır ve sahada zamanla tüm inşaat asansörleri için kullanılan genel bir ad hâline gelmiştir. İnşaat asansörü, dış cephe asansörü ve şantiye asansörü de aynı makineyi anlatır. Er Grup Teknik'in sunduğu asansörler DAHAN markalıdır.

Standart DAHAN SC200 modelinde taşıma kapasitesi kabin başına 2.000 kg, taşıma hızı 0–33 m/dk'dır. Çift kabinli modelde iki kabin birbirinden bağımsız çalışır. Kurulum ve söküm sırasında izin verilen yük 1.000 kg'dır. Farklı kapasite, kabin ölçüsü veya hız gereken projeler için projeye özel asansör temin edilebilir.

Dış cephe kurulumu en yaygın yöntemdir ve standart kabinle yapılır; ancak asansörün durduğu cephe bölümü, asansör sökülene kadar kapatılamaz. Şaft içi kurulumda cephe işleri kesintisiz ilerler, kabin hava koşullarından korunur; kabin ölçüsü ise şafta göre belirlenir. Seçim, projenin çizimleri incelenerek yapılır.

Taşıma yüksekliği, mast eklenerek binanın yüksekliğine göre belirlenir. Mast her 9 metrede en az bir kez duvar bağlantısıyla binaya sabitlenir ve en üst bağlantının üzerinde en fazla 9 metre serbest mast bırakılır. Projenizin yüksekliğine uygun yapılandırmayı teklif aşamasında belirliyoruz.

Türkiye'nin her bölgesine satılık ve kiralık yük ve personel asansörü sağlıyoruz. Kiralama süresi, kabin sayısı ve yükseklik projenin takvimine göre belirlenir; kurulum, bakım ve servis desteğini kendi ekibimiz verir.

Satılık yük ve personel asansörü fiyatları ortalama 1.200.000 – 2.000.000 TL, kiralık fiyatlar aylık 20.000 – 150.000 TL arasındadır. Kesin fiyat; kabin sayısı, taşıma yüksekliği, hız, kurulum yeri ve kiralama süresine göre teklifle belirlenir. Teklif için binanın kat sayısını, kurulum yerini ve tahmini kullanım süresini iletmeniz yeterlidir.
